UPVC螺旋消音排水管的特點
PVC螺旋排水管的特點:

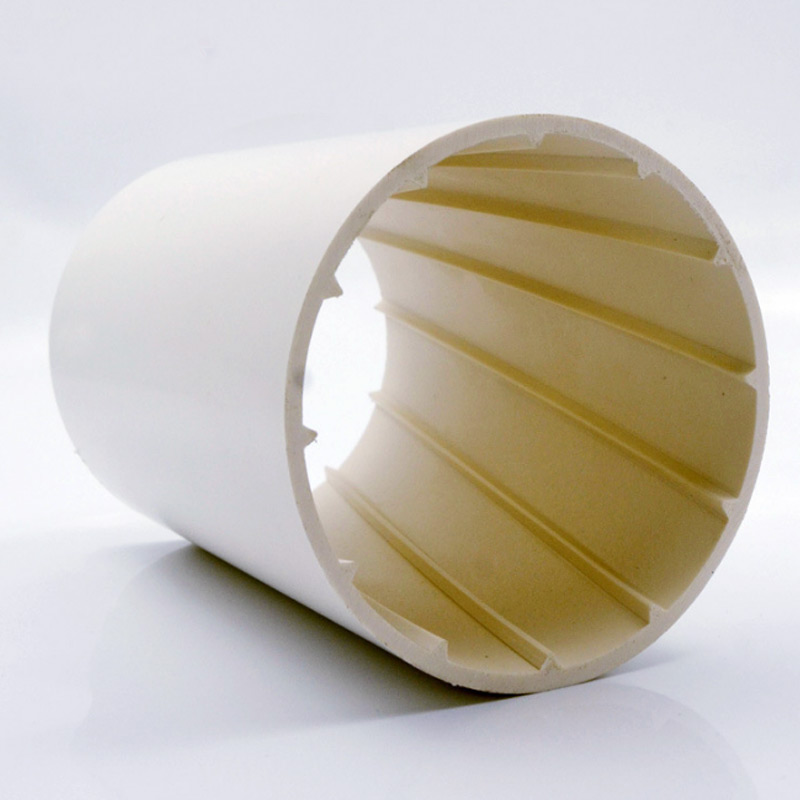

從PPI螺旋消音單立管排水系統安裝圖可以看出,UPVC螺旋管道排水系統與普通排水系統的基本組成是相同的,也就是排水立管接納各樓層橫支管的污水,最終由底部排出,立管的最上端由伸頂通氣管與大氣連通。不同的是:其一,排水立管使用了由硬聚氯乙烯材料制成的螺旋管,管內壁有與管壁一起加工成型的六條突出三角形螺管,三角形螺旋肋高3MM,用于螺旋肋的導流作用,管內水流沿管內壁呈螺旋下落,形成較為穩定并且密實的水膜旋流,管中心是一個通暢的空氣柱,污水的下降極限流速也有所減少,顯著地降低了立管內的壓力波動,較大地提高了排水能力,并有效加強了管道強度和剛度。其二,管件與普通管件不同,即橫支管與立管連接使用側向進水專用三通或四通管件,避免橫向水流與下降水流的撞擊,有利于進水沿立管管壁旋轉下落。且由于專用管件采用了螺母擠壓密封膠圈接頭的滑動連接方法,可以少用或不用伸縮節,且安裝方便,可縮短施工工期。但密封膠圈必須由提供管材廠家配套供應。
以上兩大特征,決定了UPVC螺旋排水特點:
1.排水噪音低。據上海市建材所和福建省建研所現場實測,內壁光滑的UPVC管(即光滑管)在排水時的噪音約比傳統的鑄鐵排水管?。病碽B。同濟大學聲研所于1996年10月將螺旋管和光壁管對比測試,其結果為螺旋管比光壁管的噪音?。怠穊B;也就是說螺旋管比鑄鐵管噪音低了3bB,排水噪音功率為鑄鐵管的50%,大量工程實例也充分證實了這一點,即螺旋管排水時只會聽到沙沙聲響,遠低于衛生器具的沖水噪音,真正起到了消音作用。
2.防止地漏水封的破壞。由于排水立管中央形成暢通的空氣柱,降低管內壓力波動量。真正避免了像普通鑄鐵管和光壁管系統出現上層用戶由于負壓超值和底層用戶由于正壓超值,均造成水封破壞,惡化了居住環境。目前我國規定地漏的最小水封高度為50 MM,完全可以滿足螺旋排水管的要求。
3.排水能力大,不易堵塞。
4.工程的綜合造價比傳統的鑄鐵管低20%-30%,且色澤柔和,克服了鑄鐵管音調的冷灰色。
二.UPVC螺旋排水管應用需要注意的問題
1.設計螺旋單立管排水系統,選擇的產品生產廠家,應提出產品的性能測試報告。設計人員特別要了解允許流量的測試方法,流量負荷的施加是定流量法,還是器具流量法。兩者的實驗報告有所差異,設計應彩定流量負荷法測和的允許流量值,器具的流量負荷會受器具型號不同,排水性能不同的影響。
2.注意允許流量適用的建筑物高度。UPVC螺旋排水系統中負荷的施加層越高,造成的管內的負壓值越大。規程中給出的允許流量值是以16層試驗塔上的試驗結果為依據,大體可用于30層以下的住宅建筑。對于層數較多的高層建筑,在設計流量的取值上有一些余量更為安全。
3.排水出戶管的布置對系統的設計流量有很大影響。立管與排出管連接要用異徑彎頭,出戶管最好比立管大一號管徑,出戶管應盡可能通暢地將污水排出室外,中間不設彎頭或乙字管。許多工程已證實,較細的非水出戶管及出戶管上增加的管件會使管內的壓力分布發生不利的變化,減少允許流量值并且在以后使用過程中易發生坐便器排水水暢現象。
4.UPVC螺旋管排水系統為了保證螺旋管水流螺旋狀下落,立管不能與其它立管連通,因此必須采取獨立的單立管排水系統,這也是采用UPVC螺旋管的特點之一。切忌畫蛇添足,照搬鑄鐵管的排水系統,在高層樓增加排氣管,若是增加了排氣管,既浪費了材料,又破壞了螺旋管的排水特性。
5.與螺旋管配套使用的側面進水專用三通或四通管件,屬于螺母擠壓膠圈密封滑動接頭,一般允許伸縮滑動的距離均在常規施工和使用階段的溫差范圍以內,根據UPVC管線膨脹系統,允許管長為4M,也就是說無論是立管還是橫支管,只要管段在4M以內,均不要再另設伸縮節。
三.UPVC螺旋排水管施工需要注意的問題
1.管材的訂貨長度。一般在用戶不指定管長的情況下,廠家往往按習慣生產的管材長度供貨。出廠的管道長度一般為4M或6M,而在工程實際安裝中每一根管子都截去很長一段,造成浪費。所以施工單位最好在訂貨前,畫出大樣配管圖,按大樣圖依據樓層的高度進行配管放大樣,得出需要的管長,按此管長訂貨,既不浪費材料又減少了工作量。
2.管材的連接。UPVC螺旋管采用螺母擠壓膠圈密封接頭。這種接頭是一種滑動接頭,可以起伸縮的作用,因此應按規程考慮管子插入后適當?shù)念A留間隙。避免施工中由于個別操作人員圖省事,造成預留間隙過大或過小,日后隨季節溫度變化,管道變形引起滲漏。防止辦法是先按照當時施工溫度,確定預留間隙值。在每個接頭施工時,先在插入管上做好插入標記,操作時達到插入標記即可。
3.在某些高層建筑設計中,為了加強螺旋管排水系統立管底部的抗水流沖擊能力,轉向彎頭和排出管使用了柔性排水鑄鐵管。施工應將插通行證鑄鐵管承口的塑料管的外壁打毛,增加與嵌縫的填料的磨擦力和緊固力。
4.伸出屋面的通氣管,因受室內外溫差影響及暴風雨襲擊,經常出現通氣管管周與屋面防水層或隔熱層的結合部產生伸縮裂縫,導致屋面滲漏。其防止方法是可在屋面通氣管周圍做高出頂層150MM-200MM的阻水圈。
5.在埋地的排出管施工中常出現的兩個問題:一個是室內地坪以下管道鋪設未在回填土夯實以后進行。造成回填土夯實以后雖在夯實前灌水實驗合格,但使用后管道接口開裂變形滲漏:另一個是隱蔽管道時左右側及上部未用砂子覆蓋,造成尖硬物體或石塊等直接碰觸管外壁,導致管壁損傷變形或滲漏,以上兩個埋地排出管問題在施工中一定要引起重視。
6.室內明設UPVC螺旋管道安裝宜在土建墻面粉飾完成后連續進行。事實上由于工期原因,多數都是在主體結構完成后與裝修同步進行。這樣就會引起光滑美觀的表面被污染,最好的解決辦法是隨著UPVC螺旋管的安裝及時用塑料布纏繞保護,待完工后去掉即可。再有,需要加強施工過程中的UPVC螺旋管道的成品保護,嚴禁在管道上攀登、系安全繩、搭腳手板、用作支撐或借作它用。
