干貨分享:給排水工程常用管材大全
給排水工程一般有自來水給水工程,二是排水工程,三是建筑給排水等,各種管材是項目主要應用的材料,今天,給大家介紹一下給排水工程常用的到的管件。
硬聚氯乙烯(PVC-U)管
PVC-U排水管管道是以衛生級聚氯乙烯(PVC)樹脂為主要原料,加入適量的穩定劑、潤滑劑、填充劑、增色劑等經塑料擠出機擠出成型和注塑機注塑成型,通過冷卻、固化、定型、檢驗、包裝等工序以完成管材、管件的生產。
PVC-U管道的優點:重量輕、耐腐蝕、水流阻力小、節約能源、安裝迅捷、造價低。
應用范圍:城鎮自來水輸水供水工程、建筑內外供水工程、工礦企業供水工程、地埋消防供水工程、農田水利輸水灌溉工程、園林園藝綠化供水工程、水產養殖業供水排水工程等。
無規共聚聚丙烯(PP-R)給水管
PP-R管又叫三型聚丙烯管,采用無規共聚聚丙烯經擠出成為管材,注塑成為管件。是歐洲90年代初開發應用的新型塑料管道產品。PP-R是80年代末,采用氣相共聚工藝使5%左右PE在PP的分子鏈中隨機地均勻聚合(無規共聚)而成為新一代管道材料。它具有較好的抗沖擊性能和長期蠕變性能。
PPR管優點:價格適中、性能穩定,耐熱保溫,耐腐蝕,內壁光滑不結垢、管道系統安全可靠,并不滲透,使用年限可達50年。號稱永不結垢、永不生銹、永不滲漏、綠色高級給水材料。
PPR管缺點:施工技術要求高,需采用專用工具及專業人士進行施工,方能確保系統安全。
PPR管材應用領域:
1、建筑物的冷熱水系統,包括集中供熱系統;
2、建筑物內的采暖系統、包括地板、壁板及輻射采暖系統;
3、可直接飲用的純凈水供水系統;
4、中央(集中)空調系統;
5、輸送或排放化學介質等工業用管道系統。

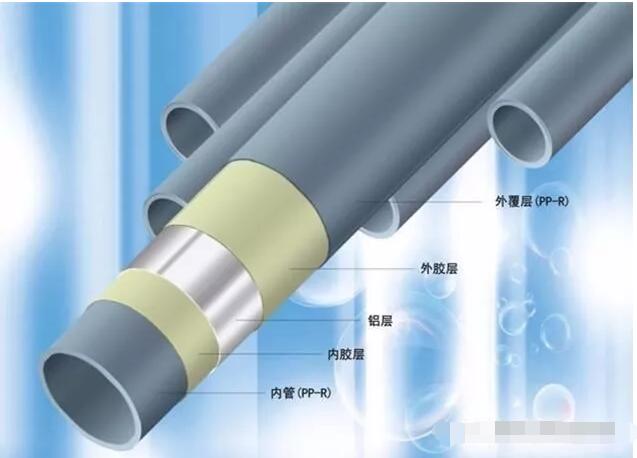

鋁塑復合給水管
鋁塑復合管是最早替代鑄鐵管的供水管,其基本構成應為五層,即由內而外依次為塑料、熱熔膠、鋁合金、熱熔膠、塑料。
鋁塑復合管有較好的保溫性能,內外壁不易腐蝕,因內壁光滑,對流體阻力很小;又因為可隨意彎曲,所以安裝施工方便。
市場上主要有三種鋁塑給水管:
1、PE/AL/PE
(Polyethylene/Aluminum/Polyethylene);
2、PE/AL/PEX
(Polyethylene/Aluminum/Crosslinked Polyethylene);
3、PEX/AL/PEX
(Crosslinked Polyethylene/Aluminum/Crosslinked Polyethylene)。
第一種是內外層為聚乙烯,第二種是內層為交聯聚乙烯,外層為聚乙烯,第三種是內外層均為交聯聚乙烯,中部層均為鋁層。第一種一般用于冷水管道系統,后兩種一般用于熱水管。點這免費下載施工技術資料

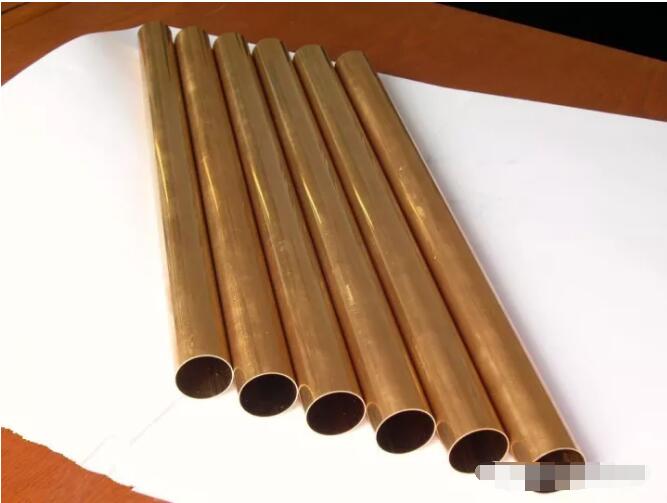

銅管
又稱紫銅管。有色金屬管的一種,是壓制的和拉制的無縫管。
優點:銅管質地堅硬,不易腐蝕,且耐高溫、耐高壓,是最好的給水管材。
缺點:價格高。

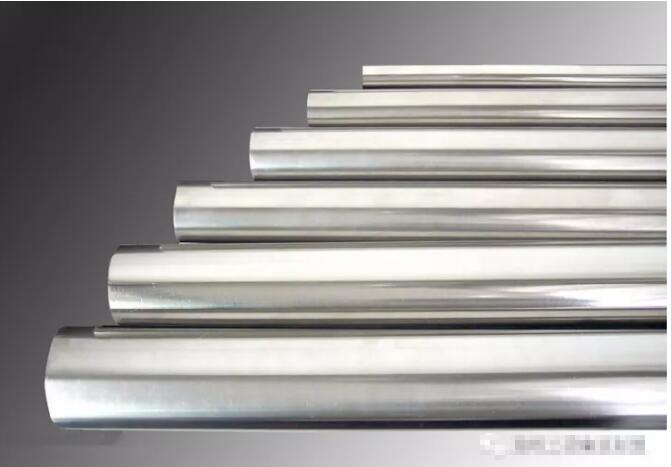

薄壁不銹鋼管
壁厚為0.6~2.0mm的不銹鋼帶或不銹鋼板,用自動氬弧焊等熔焊焊接工藝制成的管材。
國內薄壁不銹鋼水管是20世紀90年代末才問世的新型管材,由于其具有安全衛生、強度高、耐蝕性好、堅固耐用、壽命長、免維護、美觀等特點,目前不銹鋼水管發展勢頭強勁,已大量應用于建筑給水和直飲水管道。
薄壁不銹鋼管(Light gauge stainless pipes)具有以下突出的優勢:卓越的力學性能、超群的耐磨損性能、安全衛生性能好、良好的耐溫性能、保溫性能較好、內壁光滑水阻??;外表美觀、清潔、時尚,100%可回收再利用;有利于節約水資源;使用范圍廣;使用壽命長綜合成本低。

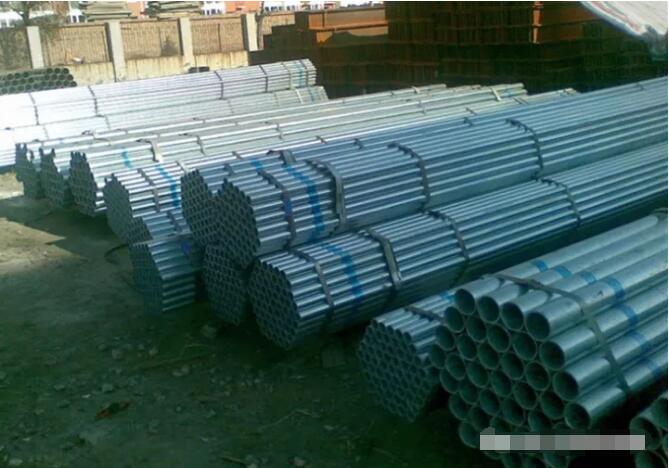

熱浸鍍鋅鋼管
鍍鋅鋼管分為冷鍍鋅管、熱鍍鋅管,前者已被禁用。熱鍍鋅管是使熔融金屬與鐵基體反應而產生合金層,從而使基體和鍍層二者相結合。熱鍍鋅是先將鋼管進行酸洗,為了去除鋼管表面的氧化鐵,酸洗后,通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗,然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻,附著力強,使用壽命長等優點。熱鍍鋅鋼管基體與熔融的鍍液發生復雜的物理、化學反應,形成耐腐蝕的結構緊密的鋅一鐵合金層。合金層與純鋅層、鋼管基體融為一體。故其耐腐蝕能力強。
焊接鋼管
可分為直縫焊管和螺旋焊管??稍谙拦┧芫W(wǎng)中使用。具有強度高,抗應變能力強的優點,但是其耐腐蝕性能差,應作防腐處理。同管徑的鋼管具有不同的厚度,所以在選擇的時候應注明壁厚。
直縫焊管:生產工藝簡單,生產效率高,成本低,發展較快。

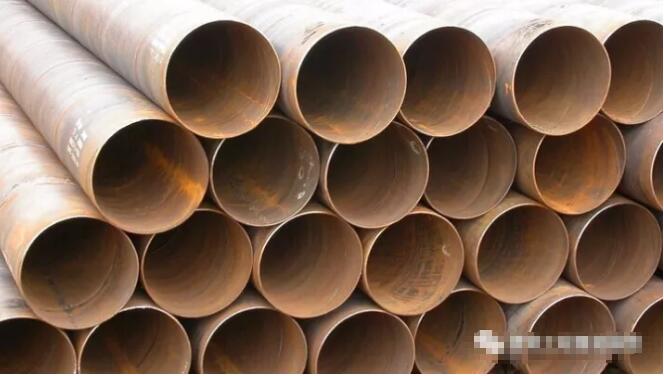

螺旋焊管:強度一般比直縫焊管高,能用較窄的坯料生產管徑較大的焊管,還可以用同樣寬度的坯料生產管徑不同的焊管。但是與相同長度的直縫管相比,焊縫長度增加30~100%,而且生產速度較低。因此,較小口徑的焊管大都采用直縫焊,大口徑焊管則大多采用螺旋焊。
聚乙烯(PE)管
PE管加工時不添加重金屬鹽穩定劑,材質無毒性,無結垢層,不滋生細菌,很好地解決了城市飲用水的二次污染。除少數強氧化劑外,可耐多種化學介質的侵蝕;無電化學腐蝕。在額定溫度、壓力狀況下,PE管道可安全使用50年以上。PE管韌性好,耐沖擊強度高,重物直接壓過管道,不會導致管道破裂。PE管熱熔或電熔接口的強度高于管材本體,接縫不會由于土壤移動或活載荷的作用斷開。管道質輕,焊接工藝簡單,施工方便,工程綜合造價低。點這免費下載施工技術資料

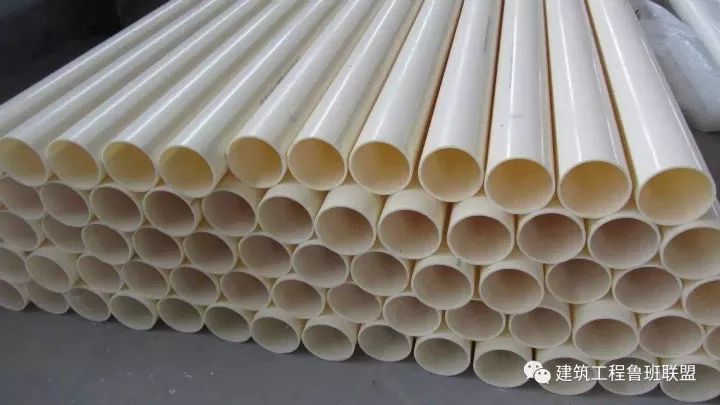

丙烯腈-丁二烯-苯乙烯(ABS)工程塑料給水管
制造管材的材料為丙烯睛一丁二烯一苯乙烯的混配料,其中以ABS樹脂為主,僅加入為提高其物理、力學性能及加工性能所需的添加劑,添加劑應分散均勻。丙烯臘一丁二烯一苯乙烯密度(kg/m3)為:1000≤ρ≤l070。丙烯臘一丁二烯一苯乙烯原料中丙烯睛應大于20(質量分?jǐn)?shù)),其它組成不大于5%(質量分?jǐn)?shù))。原料應制成管材,按GB/T 18252規定進行試驗,最小要求強度MRS≥14 MPa,總體使用(設計)系數C最小值為1. 6。
ABS管及管件的生產應符合GB/T 20207的規定。用于輸送飲用水的氯化聚氯乙烯管道系統應符合GB/T 17219-1998的要求。
根據材料的耐化學性及衛生性,適用于承壓給排水輸送、污水處理與水處理、石油、化工、電力電子、冶金、采礦、電鍍、造紙、食品飲料、空調、醫藥等工業及建筑領域粉體、液體和氣體等流體的輸送。

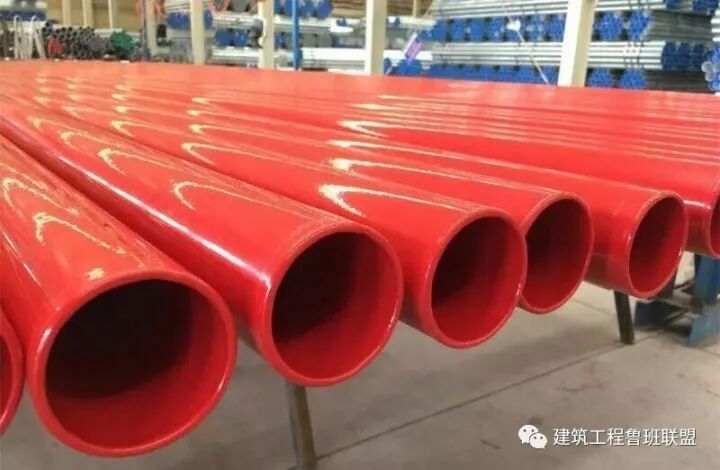

涂塑鋼管
鋼塑復合管,產品以無縫鋼管、焊接鋼管為基管,內壁涂裝高附著力、防腐、食品級衛生型的聚乙烯粉末涂或環氧樹脂涂料??趶椒秶?DN15--DN1200可帶法蘭及帶壓槽涂裝。長度 6m、9m、12m及不定尺長度涂層壁厚 100微米~500微米之間,通常為350微米。
產品特性:
1、衛生無毒、不積垢,不滋生微生物、保證流體品質。
2、耐化學腐蝕、耐土壤和海洋生物腐蝕,耐陰極剝離。
3、安裝工藝成熟、方便快捷、與普通鍍鋅管連接雷同。
4、耐候性好,適用沙漠、鹽堿等苛刻環境。
5、管壁光滑、提高輸送效率、使用壽命長。常見的鋼塑復合管有:鋼襯聚丙烯復合管(GSF.PP),鋼襯聚氯乙烯復合管(GSF.PVC),鋼襯聚乙烯復合管(GSF.PE),鋼襯聚四氟乙烯復合管(GSF.F4)。

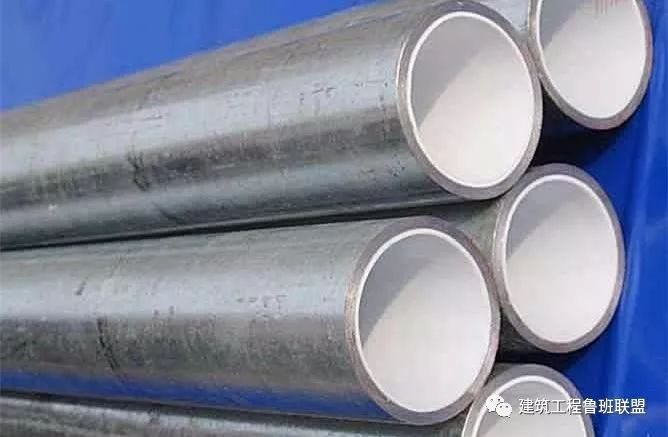

襯塑鋼管
可分為直縫焊管和螺旋焊管??稍谙拦┧芫W(wǎng)中使用。具有強度高,抗應變能力強的優點,但是其耐腐蝕性能差,應作防腐處理。同管徑的鋼管具有不同的厚度,所以在選擇的時候應注明壁厚。
直縫焊管:生產工藝簡單,生產效率高,成本低,發展較快。
螺旋焊管:強度一般比直縫焊管高,能用較窄的坯料生產管徑較大的焊管,還可以用同樣寬度的坯料生產管徑不同的焊管。但是與相同長度的直縫管相比,焊縫長度增加30~100%,而且生產速度較低。因此,較小口徑的焊管大都采用直縫焊,大口徑焊管則大多采用螺旋焊。

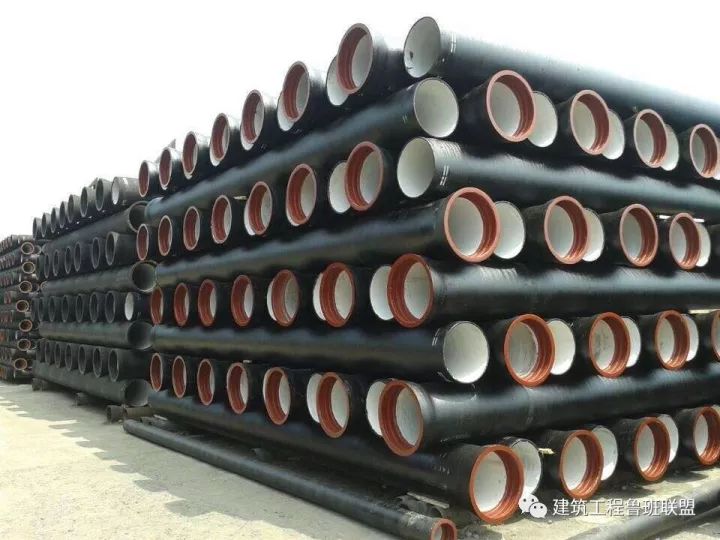

鑄鐵管
球墨鑄鐵管為鑄鐵管的一種,用作埋地敷設的給水管。
其優點是,和鋼管比價格便宜,制造簡易,耐腐蝕性強;缺點是質脆,重量大。
有資料顯示具有DN40~DN80之間的管道,但設計手冊上僅列出DN80以上的規格。無因為公稱壓力帶來的管壁厚度變化,無需指明公稱壓力級別。點這免費下載施工技術資料

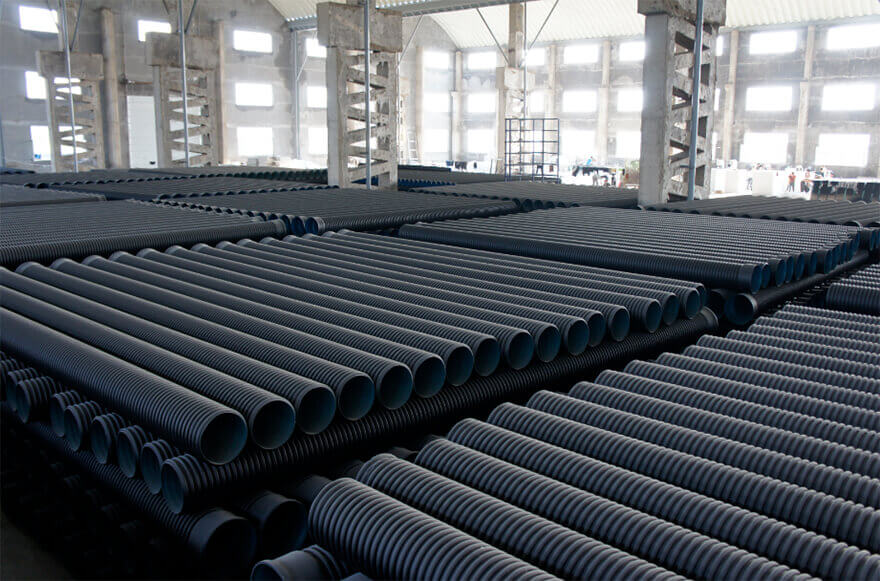

高密度聚乙烯(HDPE)排水管
HDPE是一種結晶度高、非極性的熱塑性樹脂。原態HDPE的外表呈乳白色,在微薄截面呈一定程度的半透明狀。在給排水管道系統中,塑料管材逐漸取代了鑄鐵管和鍍鋅鋼管等傳統管材成為了主流使用管材。塑料管和傳統管材相比,具有重量輕,耐腐蝕,水流阻力小,節約能源,安裝簡便迅速,造價較低等顯著優勢,受到了管道工程界的青睞。
HDPE管道主要用于:市政工程供水系統,建筑物室內給水系統,室外埋地給水系統及居住小區、廠區埋地給水系統,舊管線修復,水處理工程管道系統,園林、灌溉及其他領域的工業用水管等。
增強聚丙烯(FRPP)模壓管
玻纖增強聚丙烯(FRPP)管采用經偶聯劑處理的玻璃纖維改性聚丙烯原料生產。產品具有耐腐蝕、強度高、抗?jié)B漏、內阻小、抗拉、抗彎、造價低、壽命長、安裝維修方便等特點,廣泛應用于石油、化工、電力、紡織、冶金、制藥、造紙、食品、礦山、垃圾處理、建筑等行業,用作腐蝕性液體輸送及工藝管道,深受用戶信賴。
玻璃纖維增強塑料夾砂(RPM)管
該管材是以高強的玻璃鋼作為內外增強層、中間以價廉的石英砂/樹脂作芯層用以提高管材剛度,再輔以韌性的耐酸堿腐蝕的內襯層和滿足工作環境要求的外保護層構成復合管壁結構。RPM管可采用離心澆鑄或纏繞工藝生產管材。因而有復合管纏繞管復合管和離心澆鑄管兩種類型。采用離心澆鑄工藝時,玻璃纖維采用短切纖維;采用纏繞工藝時,玻璃纖維采用長纖維。離心澆鑄的RPM管最大口徑為2400mm,纖維纏繞的RPM管最大口徑可達4000mm。為熱固性塑料管材。
其特點是:1) 耐腐蝕性好。2) 輕質高強。3) 安裝方便。4) 內表面光滑,具有較高的流通能力。5) 耐低溫性能好。6) 隔熱性能好。
